Comment mesurer un arbre de transmission?
Certains véhicules ont des configurations différentes (cabine simple, cabine double, etc.), ce qui signifie que plusieurs arbres de transmission de différentes longueurs peuvent être disponibles pour le même modèle. Cela peut rendre la commande d’un arbre de transmission de remplacement confuse.
Comment savoir lequel est adapté à votre application ? L’une des solutions consiste à mesurer votre arbre de transmission existant et à le comparer aux dimensions indiquées dans la description du produit.
Bien entendu, pour ce faire, vous devez avoir accès à la description originale du produit et à la longueur de l’arbre de transmission. En d’autres termes, vous devez connaître la longueur correcte de l’arbre de transmission dont disposait le véhicule lors de sa construction.
Les exceptions à cette règle sont les cas où un véhicule est ou a été modifié en allongeant ou en raccourcissant le châssis, voire en installant un autre type de transmission avec un arbre de sortie et un carter plus courts ou plus longs.
En dehors des types de modifications évoqués ci-dessus, il suffit de mesurer votre arbre de transmission d’origine pour obtenir la longueur correcte de l’arbre de transmission. Mais vous devez savoir comment prendre cette mesure de la bonne façon.
Comment mesurer un arbre de transmission
Mesurer l’arbre de transmission d’origine est une opération assez simple. Pour obtenir les résultats les plus précis, il est préférable de retirer l’arbre de transmission du véhicule. Mais si vous choisissez de laisser l’arbre de transmission installé, assurez-vous que le véhicule est à la hauteur de conduite avant de prendre les mesures.
 |
| La longueur d’un arbre de transmission varie en fonction de la configuration du véhicule. |
L’endroit exact où vous mesurez l’arbre de transmission dépend de sa conception. Vous trouverez ci-dessous des instructions pour mesurer les arbres de transmission dotés d’un étrier coulissant et d’un joint en U. Vous trouverez également des instructions pour les arbres de transmission dotés de deux étriers à bride. Vous trouverez également des instructions pour les arbres de transmission dotés d’un étrier à deux brides.
Comment mesurer un arbre de transmission avec un étrier coulissant et un joint en U
Assurez-vous de lire la description du produit avant de l’acheter.
Remarque: avant de commencer, vous devez consulter la description du produit de l’arbre de transmission que vous envisagez. Certains fabricants de pièces prendront les mesures à des points différents de ceux indiqués dans les instructions ci-dessous. Par exemple, la mesure peut aller de la pointe de la fourche au milieu du joint en U ou de la soudure à la soudure.
- Placez une extrémité du ruban à mesurer près du milieu du joint en U avant.
- Placez l’autre extrémité du ruban à mesurer près du milieu du joint en U arrière.
- Notez la mesure sur le ruban à mesurer pour déterminer la longueur de l’arbre de transmission (sans le joug glissant).
Si vous devez mesurer la longueur de l’arbre de transmission avec la fourche de glissement, effectuez ces étapes supplémentaires:
- Placez une extrémité du ruban à mesurer près de la pointe du joug glissant.
- Placez l’autre extrémité du ruban à mesurer près du milieu de l’articulation en U du joug coulissant.
- Notez la mesure sur le ruban à mesurer pour déterminer la longueur du joug glissant.
- Additionnez les mesures prises aux étapes 3 et 6 pour déterminer la longueur totale de l’arbre de transmission, y compris la fourche de glissement.
Comment mesurer un arbre de transmission avec deux jougs de bride

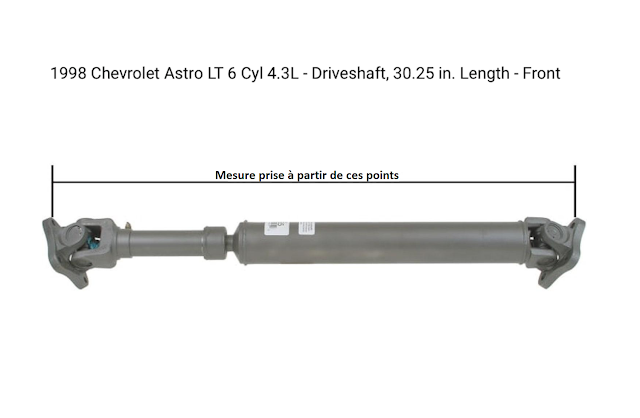

Arbre de transmission pour Chevrolet Astro 1998
- Placez une extrémité du ruban à mesurer près de l’extrémité de la bride avant.
- Placez l’autre extrémité du ruban à mesurer près de l’extrémité de la bride arrière.
- Notez la mesure sur le ruban à mesurer pour déterminer la longueur de l’arbre de transmission.
L’image suivante montre la mesure de l’arbre de transmission avant pour une Chevrolet Astro 1998. Comme vous pouvez le voir, la mesure est d’environ 30,25 pouces, ce qui est identique à ce qui est répertorié dans la description du produit ci-dessus.
Arbre de transmission A1 Cardone pour Chevrolet Astro 1998
Consulter les informations sur le produit
Les instructions énumérées ci-dessus décrivent les méthodes typiques de mesure d’un arbre de transmission. Dans certains cas, cependant, le fabricant de la pièce spécifie une stratégie de mesure différente. Par exemple, dans l’image ci-dessous, la longueur est mesurée d’une soudure à l’autre.
Une stratégie de mesure est généralement répertoriée dans la description du produit.
Vous trouverez généralement la stratégie de mesure répertoriée dans la description du produit ou dans l’image du produit (comme dans l’exemple ci-dessus).
Avez-vous besoin de mesurer votre arbre de transmission avant de commander un remplacement?
Dans de nombreux cas, non, vous n’avez même pas besoin de prendre des mesures. Si vous connaissez les spécificités de votre véhicule, il y a de fortes chances que vous n’ayez pas besoin de mesurer votre arbre de transmission lors de la commande d’un remplacement.
Au lieu de cela, lisez simplement les informations de montage dans la description du produit.
Par exemple, l’arbre de transmission ci-dessous est pour un Toyota Tacoma 2001 avec une transmission automatique. Cette pièce ne conviendra PAS au même modèle avec une transmission manuelle.
Lisez toujours les informations de montage dans la description du produit.
Lors de la commande d’un nouvel arbre de transmission, le conseil le plus important est de lire la description du produit.
