Signes d’un relais de pompe à carburant défectueux, ainsi que la procédure de test

Votre voiture contient une large gamme de relais, dont un pour la pompe à essence. Comme tout autre relais, le relais de la pompe à carburant peut éventuellement tomber en panne. Lorsque cela se produit, la pompe à carburant ne fonctionnera plus comme elle le devrait et votre voiture commencera à présenter des symptômes visibles.

À quoi sert un relais de pompe à carburant ?

Un relais est essentiellement un interrupteur électromagnétique qui utilise un courant faible pour contrôler un circuit à courant plus élevé. À l’intérieur du relais, vous trouverez une bobine et un mécanisme de commutation avec un ensemble de contacts. La plupart des relais automobiles sont normalement ouverts, ce qui signifie que le courant ne circule pas entre les contacts tant que le relais n’est pas activé.

Dans un circuit de pompe à carburant automobile typique, un module de commande active le relais. Lorsque le module juge que les conditions sont correctes, il fournit la terre à la bobine à l’intérieur du relais, provoquant le passage du courant à travers la bobine. Le courant circulant dans la bobine crée un champ magnétique qui ferme les contacts du relais. Le courant traverse ensuite les contacts jusqu’à la pompe à carburant électrique, provoquant la mise en marche de la pompe.

Une fois activée, la pompe à carburant électrique déplace le carburant du réservoir de carburant vers les injecteurs de carburant du moteur. Les injecteurs fournissent le carburant nécessaire au fonctionnement du moteur.

La pompe à carburant électrique déplace le carburant du réservoir de carburant vers les injecteurs de carburant du moteur. Les injecteurs fournissent le carburant nécessaire au fonctionnement du moteur.

Symptômes de relais de pompe à carburant défectueux

Lorsque le relais de la pompe à carburant se détériore, la pompe à carburant ne fonctionne pas correctement. En conséquence, vous remarquerez un ou plusieurs des symptômes suivants.

Remarque: étant donné que d’autres problèmes peuvent présenter les mêmes symptômes qu’un mauvais relais de pompe à carburant, vous devrez effectuer un diagnostic approfondi du véhicule avant de remplacer des pièces.

Le moteur tourne mais ne démarre pas

Le signe le plus courant d’un mauvais relais de pompe à carburant est un moteur qui démarre mais ne démarre pas. Un relais de pompe à carburant échouera généralement en position ouverte, empêchant la tension d’atteindre la pompe à carburant. En conséquence, le moteur sera privé de carburant et refusera de fonctionner.

La pompe à carburant fonctionne en continu

Bien que quelque peu rares, il existe des cas où le relais de la pompe à carburant peut rester fermé, ce qui fait que la pompe à carburant fonctionne en continu. Le problème peut se produire dans les circuits qui alimentent le fusible de la pompe à carburant à tout moment. Dans un tel scénario, vous entendrez la pompe à carburant fonctionner en continu, même lorsque la clé est hors du contact.

Témoin lumineux du moteur de contrôle

Sur certains véhicules, l’ordinateur du moteur, souvent appelé module de commande du groupe motopropulseur (PCM), surveille le relais de la pompe à carburant et son circuit. Si le PCM détecte un problème, il allume le témoin de contrôle du moteur et stocke un code d’anomalie de diagnostic (DTC) correspondant dans sa mémoire.

Le code P0230 « Circuit primaire de la pompe à carburant » est l’un de ces codes. Gardez à l’esprit, cependant, que ce code n’est pas pris en charge par toutes les marques et tous les modèles. En tant que tel, tous les véhicules n’allumeront pas le voyant de contrôle du moteur pour un mauvais relais de pompe à carburant.

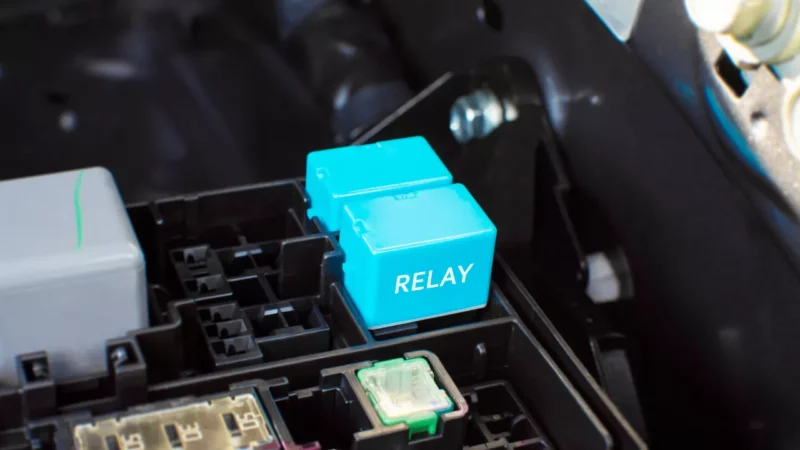

Le moyen le plus simple de tester un relais de pompe à carburant est de l’échanger temporairement avec un autre relais (sans importance) du boîtier de distribution d’alimentation.

FAQ sur le relais de pompe à carburant

Comment tester un relais de pompe à essence ?

Les relais automobiles sont souvent très similaires. Le moyen le plus simple de tester un relais de pompe à carburant est de l’échanger temporairement avec un autre relais (sans importance) du boîtier de distribution d’alimentation. Par exemple, vous pouvez échanger le relais de la pompe à carburant avec le relais du compresseur de climatisation si les deux relais partagent la même conception. Si la pompe à carburant fonctionne avec le relais alternatif installé, vous savez que le relais de la pompe à carburant doit être remplacé.

Vous pouvez également tester presque tous les relais automobiles, y compris un relais de pompe à carburant, en utilisant le processus décrit dans la vidéo ci-dessous:

Ou se trouve le relais de la pompe a essence ?

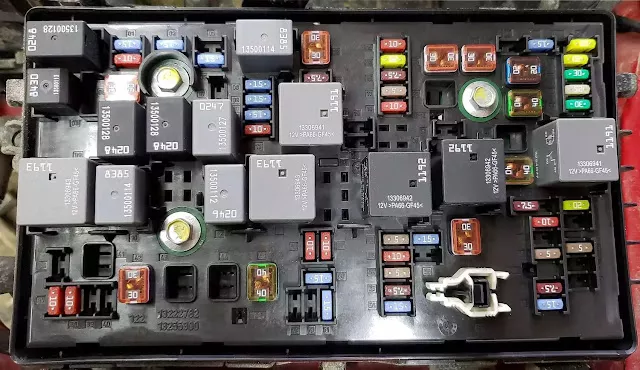

Le relais de la pompe à carburant est généralement situé dans le boîtier de distribution d’alimentation dans le compartiment moteur. Consultez votre manuel du propriétaire si vous avez besoin d’aide pour trouver le relais.

Un mauvais relais de pompe à carburant lancera-t-il un code?

Comme cela a été mentionné, un relais de pompe à carburant défectueux peut entraîner la définition d’un code dans le PCM, mais uniquement sur certaines voitures.

Combien coûte le remplacement du relais de pompe à essence ?

Le remplacement d’un relais de pompe à carburant est une réparation facile à faire soi-même que vous pouvez généralement effectuer vous-même. Un relais de pompe à carburant coûte généralement moins de 20 € pour la pièce elle-même. Bien entendu, le coût exact variera en fonction de divers facteurs, tels que l’année, la marque et le modèle de votre véhicule.
